Физическая и инженерная инфраструктура
От машиноместа до серверного узла: камеры, табло, светофоры, болларды, зарядные станции, сеть, вычислительный контур, бесперебойное питание, электрика, шкафы, кабельные линии и исполнительная документация.
УПРАВЛЕНИЕ УСТРОЙСТВАМИсостояние · команды · диагностикаНА СВЯЗИСостав системы
Точная спецификация формируется после обследования и расчета покрытия. В проект включаются активные устройства, шкафы, патч-панели, линии связи, питание, маркировка, крепеж и согласованный резерв.
Однострочные указатели направления; табло количества мест слева и справа; этажные и межэтажные счетчики; полноцветные экраны без рекламы или с рекламно-информационными блоками.
CShark SPC с одним объективом контролирует до 3 мест, CShark DSPC с двумя объективами - до 6. Камеры определяют занятость, распознают государственный номер, находят нарушение разметки и забытые вещи, а нижний световой индикатор показывает состояние зоны прямо в проезде.
Станции для электромобилей подключаются к CShark как управляемые устройства. Система показывает состояние разъемов, передает команды зарядной сессии, получает энергию и ошибки, связывает станцию с машиноместом и пользователем.
CShark управляет направлением движения и физическим ограничением проезда по согласованным правилам. Команда болларду учитывает положение автомобиля в защитной зоне, а светофор показывает разрешенное, запрещенное или реверсивное направление.
Управляемые PoE-коммутаторы, промышленные коммутаторы, маршрутизаторы, межсетевые экраны, SFP-модули, медиаконвертеры и резервные каналы связи.
Медные и оптические кабельные линии, патч-панели, оптические кроссы, патч-корды, розетки, лотки, кабель-каналы, проходки, маркировка и система организации кабелей.
Состав зависит от модели поставки. При локальной установке серверы платформы и базы данных размещаются у заказчика; при облачном сервисе на объекте остаются только необходимые локальные узлы, видео и оборудование автономного контура.
Источники бесперебойного питания, блоки распределения питания, автоматы, УЗИП, блоки питания, распределительные коробки, реле, контакторы, контроль вводов, заземление и расчет автономии.
Центральные и этажные 19-дюймовые шкафы, климатизация, запирание, датчики двери и температуры, полки, органайзеры, монтажные панели, крепления и технологический резерв.
Система информирования
Формат выбирается по расстоянию чтения, скорости движения, числу направлений и объему информации. Все табло показывают одно актуальное состояние парковочного пространства.
Въездное табло
Водитель видит общую доступность, распределение по уровням и наличие мест специальных категорий. При заполнении уровня, закрытии въезда или потере актуальных данных табло показывает отдельное однозначное состояние.
Внутри паркинга
Стрелка, этаж или зона и количество доступных мест по выбранному направлению.
точка выбора направленияРаспределяет поток влево и вправо, не заставляя водителя читать длинное сообщение.
left / rightПоказывает свободные места уровня, зоны или категории у рампы и точки выбора пути.
вместимость уровняP1 · 18Добро пожаловать
ИНФО / РЕКЛАМАСовмещает навигацию с сообщениями объекта. Рекламный блок включается или исключается проектом.
RGB · optional mediaИнтеллектуальная видеоаналитика
Один потолочный узел объединяет видеоконтроль, распознавание номера, определение занятости, обнаружение оставленных предметов, световую индикацию и события для навигации. Цвет нижнего индикатора виден водителю непосредственно в проезде.
Крытые краткосрочные и длительные парковки, терминальные зоны, служебные и арендные сектора.
1 или несколько уровнейПодземные и встроенные паркинги для жителей, гостей, семейных автомобилей и частных мест.
корпус · секция · уровеньКрытые парковки сотрудников, арендаторов, посетителей, руководителей и сервисных служб.
секторы · уровни · посетителиГостиницы, медицинские центры и многофункциональные комплексы с проектной конфигурацией.
локальный объект или сетьОдноуровневые и многоуровневые крытые паркинги с навигацией к входам, зонам и магазинам.
поток · лояльность · навигация

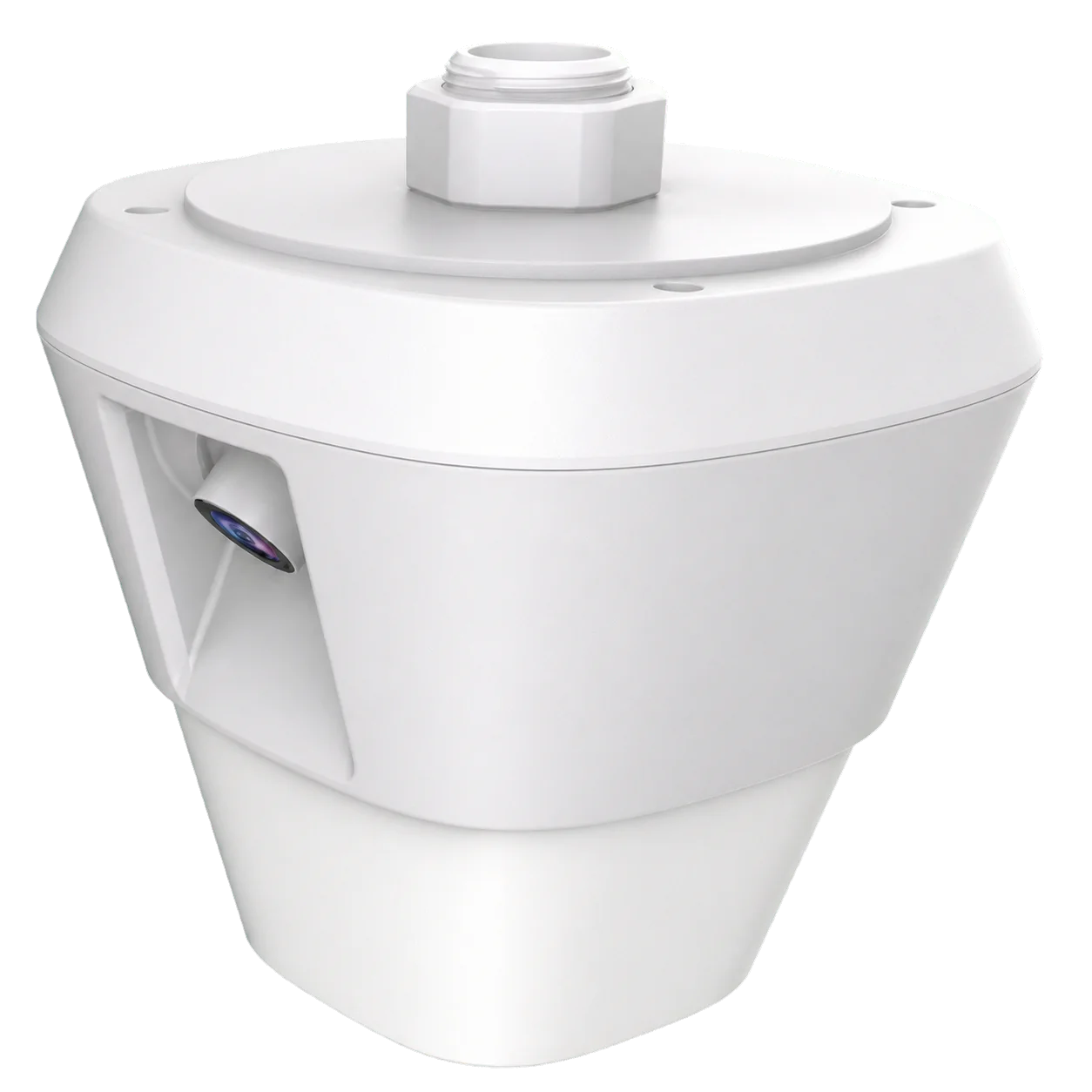

Камера машиномест
Камера получает изображение машиномест в реальном времени, распознает автомобиль и номер, меняет статус места не позднее чем через 3 секунды и сразу показывает состояние зоны цветом нижнего индикатора.
Открыть 3D-модельЗеленый свет означает, что в зоне обзора камеры доступно хотя бы одно обычное машиноместо.
Расположение на объекте
CShark SPC контролирует до трех мест одного ряда. CShark DSPC контролирует до шести мест в двух противоположных рядах. Проезд остается свободным, каждое место имеет прямую траекторию маневра.
Автомобиль занимает местоКамера фиксирует появление автомобиля и устойчивую остановку.
Определяется номерНаблюдение связывает автомобиль с местом и кадром камеры.
Обновляется весь объектТабло, карта оператора и приложение получают новый статус.
DSPC-03Конфигурации
Обе модели работают в едином контуре CShark. SPC выбирается для контроля одного ряда до 3 мест, DSPC - для одновременного контроля двух противоположных рядов до 6 мест. Итоговая конфигурация определяется расчетом геометрии объекта.
| Параметр | CShark SPC | CShark DSPC |
|---|---|---|
| Изображение | 4 Мп · 2560 × 1440 · H.264 | 4 Мп · 2560 × 1440 · H.264 |
| Конструкция | 1 объектив | 2 объектива |
| Покрытие | до 3 мест одного ряда | до 6 мест двух противоположных рядов |
| Оптика | 2,8 / 4 / 6 мм | 2,8 / 4 мм |
| Настройка угла | Ручная настройка при монтаже · исходное положение -20° · регулировка вниз до -40° · без дистанционного управления | Удаленная независимая настройка каждого объектива · от -20° до -40° |
| Звук | Голосовые сообщения и загружаемые звуковые события | Без звукового канала |
| Данные автомобиля | Номер и автомобиль без номера | Номер, страна, марка, модель, тип и цвет автомобиля |
| Световой индикатор | Зеленый · красный · фиолетовый · мигающий · оранжевый | Зеленый · красный · фиолетовый · мигающий · оранжевый |
| Габариты | 112 × 112 × 95 мм | 129 × 129 × 122 мм |
Показатели приведены по технической спецификации аппаратной платформы камер. Итоговая точность и состав функций подтверждаются проектным расчетом, калибровкой и приемочными испытаниями на объекте.
Структура системы
Камеры, табло, светофоры, болларды и зарядные станции подключаются через распределительную сеть к серверному контуру. CShark формирует состояние парковки, выполняет разрешенные команды и сохраняет результат.
Edge / appruntime объектаПЛАТФОРМАлокально · облачный сервис · комбинированноDevice Hubпаспорта и healthВарианты построения
Выберите масштаб объекта. Схема покажет путь данных от камер до сервера CShark, состав сетевых узлов и интерфейсы, в которых используется результат.
МНОГОУРОВНЕВЫЙ ОБЪЕКТ
Камеры, табло и терминалы каждого этажа подключаются к ближайшему распределительному шкафу. Шкафы объединяются оптической магистралью с серверным узлом CShark.
Проектные параметры и приемка
В проекте фиксируем состав, размещение, питание, сеть и резерв. На приемке проверяем сквозную функцию, диагностику и восстановление после отказа.
Точки установки, зоны обзора, питание, сеть, связанные места и режимы подсветки.
Занятость, распознавание номера, индикация, потеря связи и восстановление.
Модель, мощность, разъемы, машиноместа, питание, сеть, тарифы и доступные команды.
Состояние, бронирование, запуск, остановка, энергия, стоимость, ошибка и уведомление.
Формат, место, расстояние чтения, интерфейс, питание и источник показателя.
Одинаковое значение с цифровым двойником, читаемость и резервное сообщение.
Порты, бюджет PoE, медные и оптические линии, шкафы, патч-панели и маркировка.
Измерения линий, резерв, сегментация, диагностика порта и соответствие журналу.
Расчет нагрузки, глубина хранения, резервирование, автономия и мониторинг.
Рабочая нагрузка, переключение, восстановление, уведомление и сохранность событий.
Цепи, защита, селективность, мощности, точки подключения и уравнивание потенциалов.
Измерения, маркировка, защитное отключение и влияние потери питания на функции.
Реализация в проекте
Каждое устройство получает позицию на плане, код, линию связи, порт, адрес, цепь питания, зависимость в цифровом двойнике и приемочный тест.
Планы, трассы, шкафы, вводы питания, освещение, ракурсы, полосы, решения заказчика и ограничения монтажа.
Структурная и электрическая схемы, планы размещения, расчет покрытия, топология, сегменты и адреса сети, питание и ИБП.
Спецификация, совместимость, резерв, компоновка шкафов, маркировка, стендовые испытания и входной контроль.
Кабельные линии, шкафы, камеры, табло, питание, коммутация, заземление, измерения и фиксация фактических трасс.
Адресация, прошивки, связь устройства с местом, калибровка, команды, события, резервный порядок и сквозные сценарии.
Исполнительные схемы, кабельный журнал, планы портов, паспорта, протоколы, резервные копии конфигураций и регламенты ТО.
